Kraft-Transfernormale für höchste Wiederholgenauigkeiten

Kraft-Transfernormale für höchste Wiederholgenauigkeiten Posted on 11. September 2023

Internationale metrologische Institute und akkreditierte Kalibrierlabore nutzen Kraft-Transfernormale des Typs KTN von GTM für Ringversuche (engl.: Round Robin Tests). Damit sind diese Referenz-Kraftaufnehmer ein zentraler Baustein für die ununterbrochene Rückführung mit allen Messunsicherheiten vom nationalen Normal bis hin zum industriellen Messmittel. Die Präzision bzw. sehr geringe Messunsicherheit ist ein großer Vorteil für jeden Anwender von Kraftsensoren. Ausführlich kann man sich über die Transfernormale auf der SPS – Smart Production Solution in Halle 4A, Stand 120 informieren.

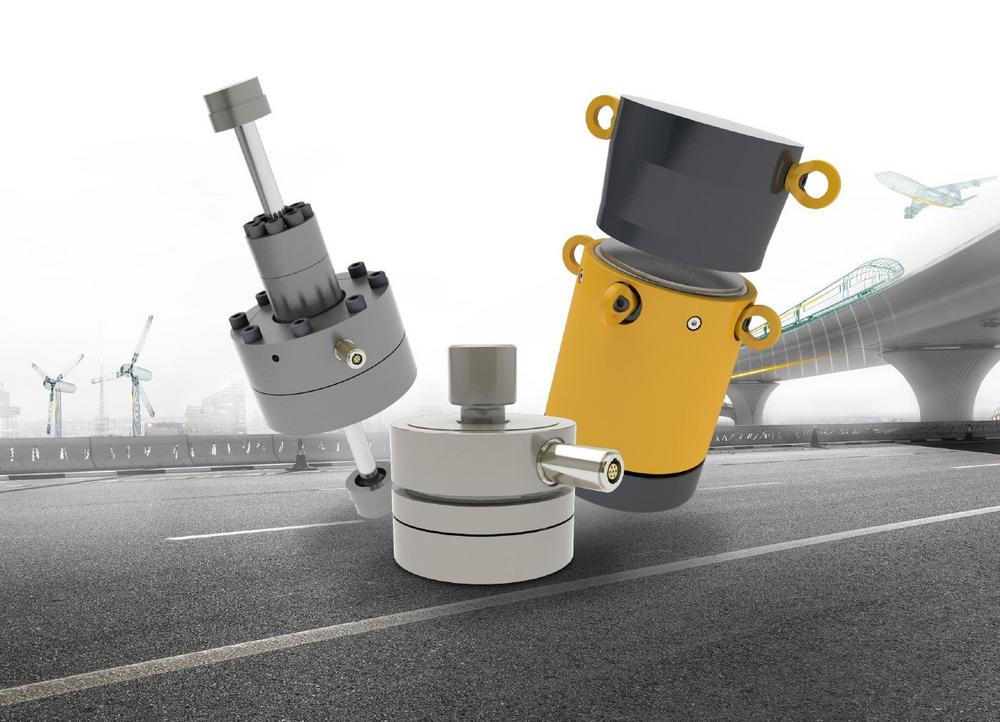

Kraft-Transfernormale (KTN) von GTM zeichnen sich durch höchste Wiederholgenauigkeiten von ≤50 ppm mit unterschiedlichen Standard-Kraftmesseinrichtungen und ≤20 ppm unter vergleichbaren Testbedingungen aus. Dabei haben exzentrische Belastungen, Störkräfte oder Biegemomente nur einen geringen Einfluss auf die Messgenauigkeit. Weitere positive Eigenschaften sind die außergewöhnliche Langzeitstabilität, die hermetische Kapselung, die umfangreichen Optionen wie z.B. Doppelmessbrücken oder Biegemomentmesskreise Mx, My, sowie das umfangreiche ISO 376 konforme mechanische Zubehör. Damit eignen sich die Kraft-Transfernormale in besonderer Weise für den Einsatz als Referenzaufnehmer oder Mastersensoren: In diesen Anwendungen werden sie direkt in den Prüf- oder Kalibriereinrichtungen eingesetzt.

Referenz-Kraftaufnehmer Serie KTN-D

Die ISO 376 ist der international anerkannte Standard, wenn es um die Kalibrierung von Kraftaufnehmern geht; die Klasse 00 ist dabei die höchste Klassifizierung. GTM hat mit der werkseigenen Genauigkeitsklasse VN einen Standard definiert, der die Klasse 00 um ein Vielfaches übertreffen kann. Die Referenz-Kraftaufnehmer der Serie KTN-D entsprechen der GTM-Genauigkeitsklasse VN (Messbereich 40 % bis 100 %) und der ISO 376 Genauigkeitsklasse 00 (Messbereich 10 % – 100 %). Damit bietet GTM die höchste am Markt verfügbare Präzision für den Vergleich nationaler Metrologie-Institute untereinander oder zur Rückführung akkreditierter Kalibrierlaboratorien. Weitere typische Anwender sind Betriebe, die die Kalibrierung von Kraftaufnehmern als Dienstleistung anbieten oder in denen sehr viele Kraftaufnehmer zum Einsatz kommen, die regelmäßig kalibriert werden müssen. Modelle der Baureihe KTN-D decken einen Nennkraftbereich von 10 kN bis 5 MN ab.

Referenz-Kraftaufnehmer Serie KTN-Z/D

Kraft-Transfernormale der Serie KTN-Z/D sind für die Messung von Zug- und Druckkräften mit höchster Präzision gemäß ISO 376 Klasse 00 ausgelegt. Sie können ebenfalls als Referenz-Kraftaufnehmer bzw. Mastersensoren mit einem Nennkraftbereich von 5 N bis 1 MN in Kalibriermaschinen eingesetzt werden. GTM fertigt die Kraft-Transfernormale dieser Baureihe gemäß ISO 376 Klasse 00 und Klasse 0,5 (Messbereich 10 % bis 100 %).

Kraftaufnehmer Serie KTN-LF

Für große Nennkräfte von 1 MN bis 30 MN bei gleichzeitig niedrigem Gewicht hat GTM die Kraftaufnehmer der Serie KTN-LF entwickelt – sie stehen gemäß der ISO 376 Klasse 0,5 (Messbereich 20 % bis 100 %) zur Verfügung. Die Best-in-Class-Kraft-Transfernormale für hohe statische Druckkräfte sind äußerst robust und zuverlässig, außerdem besonders tolerant gegen Überlast. Damit sind sie die optimale Wahl für das Kalibrieren von Prüfmaschinen an wechselnden Einsatzorten.

Termin vormerken – GTM ist Aussteller auf der SPS 2023!

Auf der SPS 2023 in Nürnberg (14. – 16. November) zeigt GTM das gesamte Portfolio mit den insgesamt vier Produktfamilien, darunter auch die verschiedenen KTN-Serien. Besucher finden den GTM-Messestand in Halle 4A, Stand 120.

Über die GTM Testing and Metrology GmbH

Mit mehr als 60 Mitarbeitenden an zwei Standorten im südhessischen Bickenbach und in Prag ist GTM der führende Spezialist für das Messen von Kräften und Momenten. GTM setzt nicht nur weltweit metrologische und messtechnische Maßstäbe, sondern bietet auch Standardprodukte für die Messung von Kräften und Momenten sowie Dienstleistungen und Kalibrierdienstleistungen auf richtungweisendem Niveau. Weit über 50 Patente und die Konstruktion sowohl der (bezogen auf die Kraft) größten als auch der kleinsten Kraftmesseinrichtung innerhalb der DAkkS sowie der genauesten hebelübersetzten und der innovativsten Messeinrichtung der Welt markieren die außerordentliche Kompetenz der GTM-Spezialisten auf dem Gebiet der Metrologie. GTM hat die DAkkS-Akkreditierung als Kalibrierlaboratorium für Kraft-, Drehmoment- und Mehrkomponentenaufnehmer sowie das Spannungsverhältnis von DMS-Messverstärkern. GTM liefert Messeinrichtungen an Staatsinstitute, Kalibrierlaboratorien und die Hersteller von Kraft- und Drehmomentaufnehmern weltweit.
