Hybrider Kit-Drehgeber mit höchster Präzision

Hybrider Kit-Drehgeber mit höchster Präzision Posted on 13. Januar 2022

True-Power-On-Multiturn auf Basis von Energy Harvesting mit hervorragenden Präzisions- und Multiturn-Eigenschaften: Der wirtschaftliche Kit-Absolut-Encoder NYS35K von MEGATRON bietet Drehgeber-Technologien, die bisher High-End-Applikationen vorbehalten waren. Als Multiturn-Kit-Absolut-Drehgeber oder Singleturn-Encoder erfasst der NYS35K Winkel >360° selbst im spannungsfreien Zustand mit höchster Genauigkeit (16 Bit Multiturn/20 Bit Singleturn).

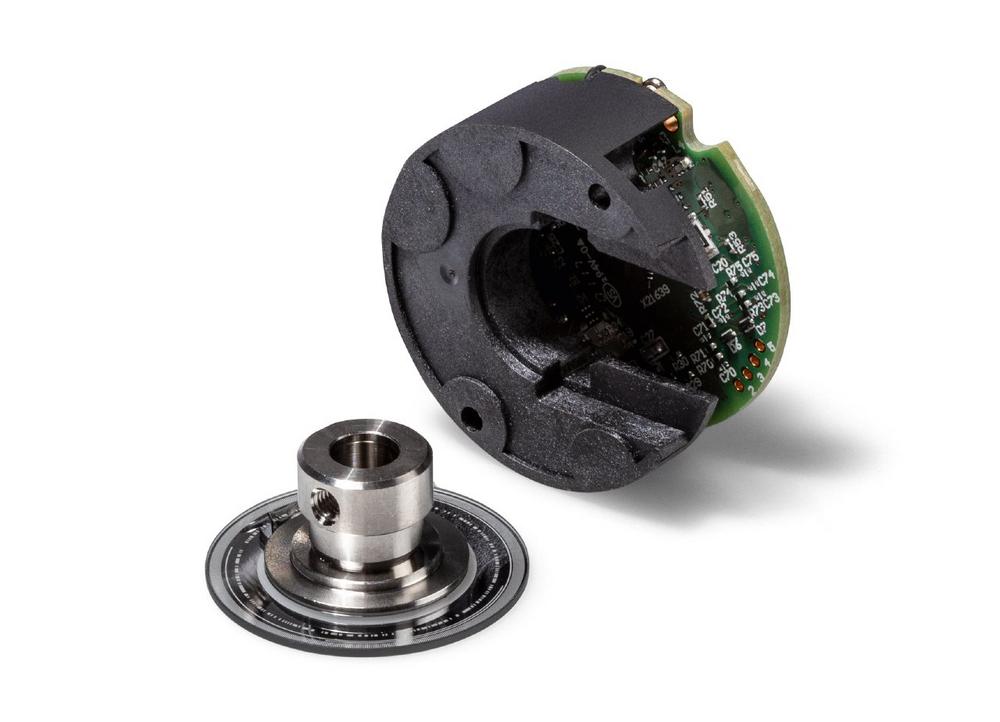

Das Produktdesign des NYS35K ist auf das Wesentliche reduziert und besteht aus hochwertigen Sensorelementen inklusive Elektronik und Elektronikträger. Auf ein Gehäuse und ein Wellenlager wurde bei dem Drehgeber verzichtet, sodass der Encoder sehr kompakt ausfällt. Mit einem Durchmesser von 35 mm und einer Tiefe von lediglich 20,4 mm fügt sich der NYS35K selbst in kleinste Bauräume problemlos ein. Der Encoder eignet sich ideal für Anwendungen in der Robotik, in Stellantrieben für Oberlichter, Tore, Rührwerke oder Abfüllanlagen sowie als Motorfeedback.

Der NYS35K ist sowohl als Singleturn- als auch als Multiturn-Drehgeber erhältlich. In der Singleturn-Version verfügt der Drehgeber über eine Auflösung von 20 Bit und in der True-Power-On-Multiturn-Kit-Encoder-Ausführung bietet er eine Auflösung von 16 Bit. Aufgrund dieser Parameter misst die Multiturn-Ausführung Absolutwerte mit einer Präzision von 1.048.576 Schritten pro Wellenumdrehung und Winkel bis 65536 Wellenumdrehungen. Das ermöglicht eine absolute Winkelmessung von mehr als 23 Millionen Grad.

Herausragend ist die für den NYS35K entwickelte Messwerterfassung und Signalverarbeitung: Der Encoder misst grundsätzlich Winkeländerungen mithilfe eines optischen Kodierrades. In der Multiturn-Variante ist zudem im Zentrum des Kodierrads ein Magnet verbaut, der einen Energiedraht auf dem darüber liegenden PCB anregt. Der Draht stellt sogar im Falle eines spannungsfreien Zustands ausreichend Energie bei Betätigung der applikationsseitigen Welle bereit, um die Information über die Anzahl der Umdrehungen in einem EEROM zu speichern. So steht auch in solchen Situationen nach Wiederanliegen der Versorgungsspannung diese Information am Signalausgang bereit. Diese True-Power-On-Funktion arbeitet batterie- und getriebelos auf Basis der patentierten Energy-Harvesting-Technolgie nach Wiegand.

Für den Einsatz des Encoders in skalierten vollautomatisierten Produktionslinien liefert MEGATRON den Drehgeber optional mit einer Kalibriereinheit, die eventuelle Montagetoleranzen elektronisch durch Kalibrierung eliminiert (Phase Calibration Kit). Da der NYS35K kein Gehäuse hat, kann es je nach Applikation erforderlich sein, einen zylinderförmigen Hohlkörper über dem Drehgeber zu platzieren, der als magnetische Abschirmung bzw. als IP-Schutz dient.

Über die Megatron Elektronik GmbH & Co. KG

Die MEGATRON Elektronik GmbH & Co. KG ist ein führender deutscher Anbieter von Präzisionssensoren, Industrie-Joysticks, Kunststoffkleinteilen und Elektronikgehäusen. Das seit 1960 inhabergeführte Unternehmen mit Sitz in Putzbrunn bei München entwickelt, produziert und vermarktet weltweit seine Produkte sowie die Produkte langjähriger internationaler Partner. In enger Zusammenarbeit mit den OEM-Kunden werden individuelle und wirtschaftliche Produktlösungen erarbeitet. Eine große Bandbreite an sofort verfügbaren Lagerartikeln rundet das Profil ab.
