9-Achs-Mikroskopiestation für komplexe Prüfaufgaben

9-Achs-Mikroskopiestation für komplexe Prüfaufgaben Posted on 11. Mai 2021

Mit dem neuen 9-Achs-Manipulator vom Positionierspezialisten Steinmeyer Mechatronik aus Dresden lassen sich hochauflösende Aufnahmen auch von sehr komplex geformten Teilen automatisiert ausführen. Eine ideale Lösung für den Aus- und Aufbau von hochpräzisen 3D-Prozessen in der Medizin, Biotechnologie und Halbleitertechnik.

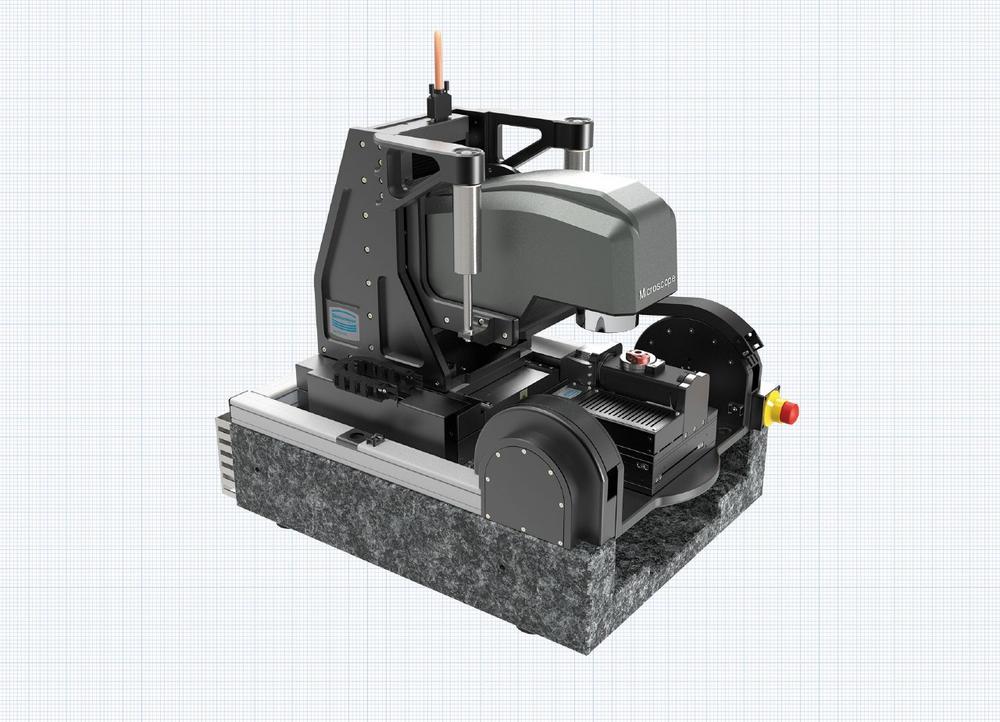

Das XYZ-Phi-Theta-Omega-Positioniersystem von Steinmeyer Mechatronik wurde speziell für herausfordernde Anwendungen in den Bereichen Mikroskopie, Qualitätssicherung, Teileinspektion sowie zur Härteprüfung entwickelt und zeichnet sich durch ein Höchstmaß an Präzision, Stabilität, Dynamik und Zuverlässigkeit aus. Der Manipulator ist modular aufgebaut und besteht aus langjährig bewährten Standardkomponenten, was Wartungsfreiheit für viele Messzyklen und eine außergewöhnlich lange Lebensdauer garantiert. Zum Einsatz kommen für die Positionierung in XYZ eine Kombination aus Kreuztisch KLT310 und Lineartisch PMT160, an der verschiedene Mikroskopmodelle befestigt werden können, sowie für Schwenkbewegungen der leichte, kompakte und stabile XY-Offsettisch KT180, auf dem sich eine weitere Schwenkachse mit Drehachse und Aufnahmefutter befindet.

Neun Achsen für 360-Grad-Betrachtung

Insgesamt neun Achsen ermöglichen es, Proben aus allen möglichen Winkeln unter Mikroskopen oder hochauflösenden Kameras zu betrachten, beispielsweise Einspritzdüsen, Stents, kleine Zerspanungswerkzeuge, Kanülen und sonstige rotationssymmetrische Teile. Die XY-Ausrichtung und Vertikalverstellung des Messkopfes kann auf Verfahrwegen bis zu 100 x 100 x 100 mm erfolgen. Darüber hinaus lässt sich der Prüfling in zwei Achsen um ±45° schwenken und die Offset-Einstellung um bis zu 50 mm justieren. Auch Drehungen um die Offset-Achse und/oder die Prüflingsachse bis 360° sind möglich.

Ultrafeine Abbildungen in kürzester Zeit

Die robusten und steifen Komponenten garantieren auch im Submikrometerbereich eine hohe Stabilität und erlauben so hohe Vergrößerungen, detailreiche Aufnahmen und hochauflösende Messungen – perfekt für das Erkennen von Trends und neue Erkenntnisse für die Prozessentwicklung. Alle räumlichen Positionen lassen sich mit einer Wiederholbarkeit von bis zu 2,5 µm und feinsten rotatorischen Bewegungen bis 0,02° anfahren und gewährleisten eine konstante Qualität der Ergebnisse. Hohe Geschwindigkeiten bis 35 mm/s sorgen für kurze Prozesszeiten.

Vielseitig einsetzbar und auf jeden Kundenwunsch anpassbar

Der 9-Achs-Manipulator bietet eine leistungsstarke, kompakte und zuverlässige Möglichkeit, Mikroskope, Weißlichtinterferometer oder Messgeräte in komplexe Prüfaufgaben zu integrieren. Durch die Modularität ergibt sich ein breites Anwendungsspektrum – von der Herstellung und Qualitätssicherung medizinischer Verbrauchsmaterialien und Operationswerkzeuge (Kanülen, Lanzetten, Skalpelle, Infusionszubehör, Schlauchverbinder) über das Ausrichten und die Inspektion optischer Komponenten (Linsen, Prismen) bis hin zur Herstellung und Qualitätskontrolle von Präzisionskomponenten (Düsen, Nadeln, Ventile).

Das Mehrachssystem ist mit verschiedenen Motorvarianten (DC-Motor, Schrittmotor und Linearmotor) verfügbar, konfigurierbar für Reinraum ISO 14644-1 (bis Klasse 1 auf Anfrage) zur Anwendung in der Halbleiterherstellung oder Medizintechnik und anpassbar für weitere Verfahrwege für beliebige Prüflingsgeometrien. Alle benötigten Controller sind bereits integriert.
