Wenn aus schnell langsam werden muss

Wenn aus schnell langsam werden muss Posted on 10. März 2020

Für Untersetzungen von i > 30 sind Zykloidgetriebe eine echte Alternative zu spielarmen Planetengetrieben. Dank ihres besonderen Konstruktionsprinzips realisieren sie sehr hohe Untersetzungen mit nur zwei bis drei Getriebestufen und garantieren so eine präzise Positionierung bei sehr kompakter Bauweise. Größter und anerkanntester Hersteller ist die Nabtesco Precision Europe GmbH mit Europazentrale in Düsseldorf.

Sind auf der Abtriebsseite Drehzahlen gefordert, die wesentlich niedriger sind als die vom Motor zur Verfügung gestellten, kommen hochuntersetzende Getriebe zum Einsatz. In den meisten Fällen sind dies herkömmliche Planetengetriebe. Diese haben jedoch entscheidende Nachteile. So lassen sich hohe Untersetzungen nur mit mehreren Stufen realisieren, was sich negativ auf den benötigten Bauraum auswirkt. Auch ist die Positioniergenauigkeit im Untersetzungsbereich größer 30:1 für zahlreiche Applikationen nicht ausreichend. Mit seinem breiten Portfolio an hochpräzisen, kompakten Zykloidgetrieben mit Nenndrehmomenten bis zu 28.000 Nm bietet die Nabtesco Precision Europe GmbH leistungsstarke Alternativen.

Hohe Untersetzungen bei kompakter Bauweise

Dank ihrer besonderen Konstruktion ermöglichen Zykloidgetriebe hohe Untersetzungen mit nur zwei oder drei Getriebestufen – und das bei extremer Präzision über die gesamte Lebensdauer (Hystereseverlust < 1 arcmin). Die hohe Präzision hat den Nebeneffekt, dass der Übertragungsfehler im Getriebe äußerst gering ist. Dadurch bleibt die Abtriebsdrehzahl sehr konstant. Zykloidgetriebe nutzen zur Kraftübertragung Kurvenscheiben und Rollen. Das zweistufige Untersetzungsprinzip (Stirnradstufe und Exzenterstufe) reduziert die Vibrationen sowie die Massenträgheit. Der fast vollständige Kontakt sowie die gleichmäßige Kraftverteilung innerhalb der Zykloidgetriebe erlauben außerdem eine hohe Belastung bei geringem Spiel. In Not-Halt-Situationen kann das Getriebe so das 5-Fache des Nenndrehmoments aufnehmen. Die rollende Reibung aller an der Kraftübertragung beteiligten Elemente garantiert außerdem ein sehr geringes Losbrechmoment. Die Wiederholgenauigkeit liegt bei nur wenigen Winkelsekunden.

Hochuntersetzende Zykloidgetriebe für eine präzise Positionierung

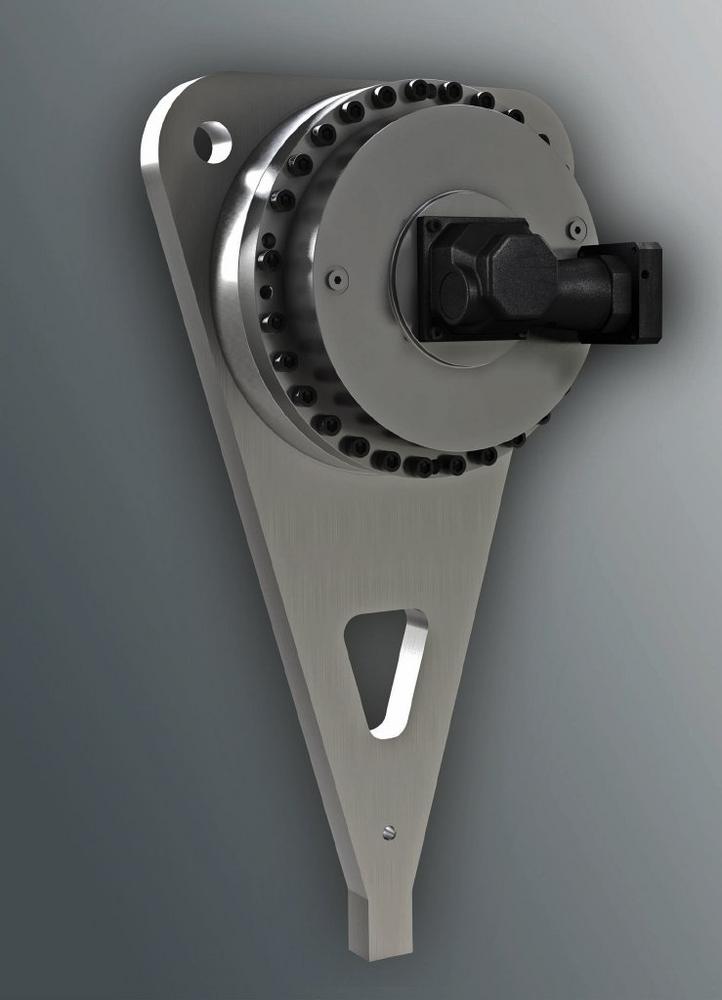

Ob hochintegrierbare Einbausätze oder vollständig geschlossene Getriebeeinheiten: Die hochuntersetzenden Zykloidgetriebe von Nabtesco eignen sich für alle Anwendungen, in denen geringe Abtriebsdrehzahlen, eine hohe Positioniergenauigkeit sowie eine sehr konstante Abtriebsdrehzahl gefragt sind – vom Walzenantrieb bis zum Positionierer. Insbesondere größere Getriebe profitieren von der kompakten Bauweise ohne zusätzliche Vorstufen. Im Vergleich zu mehrstufigen Planetengetrieben sind Zykloidgetriebe ca. 50% kürzer und zudem deutlich steifer sowie leichter. Zudem bieten sie eine um 500% höhere Überlastsicherheit. Für eine platzsparende Verlegung von Versorgungsleitungen, Kabeln und Antriebswellen sind die Hohlwellengetriebe ideal. Die Hohlwelle bleibt dabei nicht starr, sondern dreht konstruktionsbedingt mit der Abtriebsdrehzahl mit. Dies hat den Vorteil, dass über einen Geber an der Hohlwelle die Position der Antriebswelle direkt ermittelt werden kann.

Über die Nabtesco Precision Europe GmbH

Nabtesco ist heute der weltweit größte Hersteller von Präzisionsgetrieben in zykloider Bauart. Die Hochleistungs-Untersetzungsgetriebe decken ein weites Anwendungsfeld ab. Sie werden unter anderem im Werkzeugmaschinenbereich, in Industrierobotern – über 60 Prozent aller Industrieroboter rund um den Globus setzen Nabtesco-Produkte zum ein –, im Handling, der Verpackungstechnik sowie in der Fabrikautomation verwendet. Mit mehr als 7.000 Mitarbeitern in zahlreichen Produktionsstätten sowie Vertriebs- und Servicecentern auf der ganzen Welt bietet Nabtesco einen umfassenden Kundendienst für individuelle Bedürfnisse.
