Isolationsfehlersuche noch effizienter und sicherer mit dem Isolationsfehlersuchgeräte EDS440/441

Isolationsfehlersuche noch effizienter und sicherer mit dem Isolationsfehlersuchgeräte EDS440/441 Posted on 6. September 2018

IT-Systeme an Bord haben den großen Vorteil, dass, wie in der DIN VDE 0100-410 und in der IEC 60364-4-41 im Abschnitt 411 beschrieben, ein erster Fehler nicht zum automatischen Abschalten der Stromver­sorgung und damit zum Ausfall der Anlage führt. Im Gegenteil, IT-Systeme können kontrol­liert weiter betrieben und Fehler zu einem passenden, späteren Zeitpunkt beseitigt werden, ohne hohe Ausfallkosten und gefährliche Situationen auf See bzw. im Hafen zu verursachen. Basis dafür bilden Isolationsüberwachungssysteme. Sie über­wachen den Isolationswiderstand und melden das Unterschreiten eines bestimmten Grenzwertes. Mit dieser Information kann dann der passende Zeitpunkt der Isolationsfehlersuche bestimmt werden. Bei komplexen Anlagen und räumlich weit verzweigten Stromversorgungssystemen an Bord kann die Isolationsfehlersuche zeit- und personalaufwändig werden. Insbesondere in Automations- und Steuerstromkreisen ist ein Abschalten auf See nicht möglich und die Fehlersuche sehr schwierig. Hier können Isolationsfehler Messwerte beeinflussen und so z. B. zu falschen Tankfüllstandsanzeigen bis hin zur Fehlauslösung bei Temperatur- oder Drucksensoren führen.

Die Lösung für dieses Problem sind Einrichtungen zur Isolationsfehlersuche, entsprechend der Produktnorm DIN EN 61557-9 (IEC 61557-9). Sie suchen Isolationsfehler automatisch während des laufenden Betriebes und zeigen den fehlerbehafteten Abgang an.

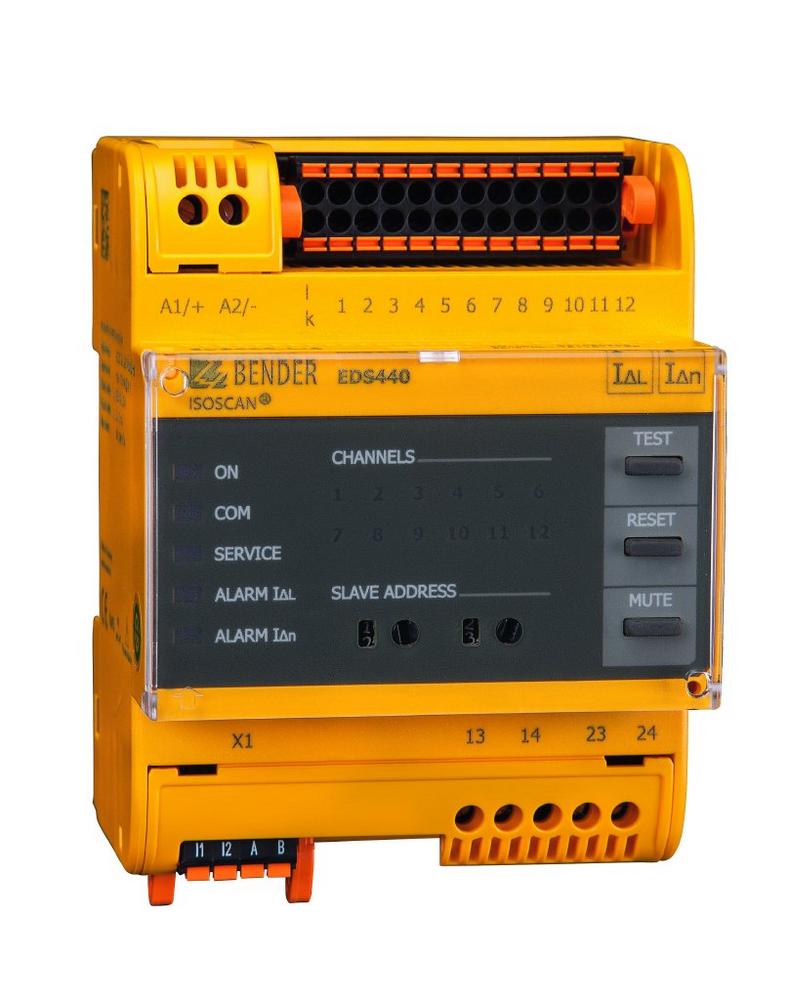

Die Isolationsfehlersuchgeräte EDS440/EDS441 von Bender sind speziell an die zusätzliche Funktionalität des neuen Isolationsüberwachungsgerätes iso685 angepasst. Die Variante iso685-S-P + FP200 ist mit dem für die Isolationsfehlersuche notwendigen Prüfstrom-Generator ausgestattet. Das Bedienmenü ist für die Einstellung des EDS440/441 erweitert und angepasst. Ein automatischer Bus-Scan zur Erkennung der angekoppelten EDS440/441 und individuelle Texteingabe für die Alarmmeldungen bieten dem Bedienpersonal eine komfortable Anwendung.

In Schaltschränken, in denen Isolationsfehlersuchgeräte vom Typ EDS zumeist eingebaut werden, bestehen häufig Platzprobleme. Dem kommt das EDS440 durch eine geringere Gehäusebreite entgegen. Auch in der Bautiefe ist es kompakter.

Die Anschlussart ist durch Steckklemmen realisiert, die wahlweise als Schraub- oder Federklemmen verfügbar sind. Damit sind eine schnelle Montage und auch ein problemloser Austausch der Geräte möglich.

Die Messtechnik basiert auf der Technik des EDS460/461 und des EDS195P, wurde aber in folgenden Kriterien optimiert


  • höhere Genauigkeit
  • geringere Störbeeinflussung durch die zu überwachende Anlage
  • Differenzstrommessung mit einstellbaren Ansprechwerten (RCM-Funktion) zum vorbeugenden Brandschutz
  • optimierte Anschlusserkennung für die angeschlossenen Messstromwandler
  • höhere Empfindlichkeit in Verbindung mit Messstromwandlern der Serie W…AB

und ermöglicht so eine effizientere Fehlersuche.

Die Geräteserie umfasst grundsätzlich fünf Varianten:


  • EDS440-S und EDS440-L zum Einsatz in Hauptstromkreisen mit einem Ansprechwert für den generierten Prüfstrom von 2…10 mA
  • EDS441-S und EDS441-L zum Einsatz in Steuerstromkreisen mit einem Ansprechwert für den generierten Prüfstrom von 0,2…1 mA.
  • EDS441-LAB in Verbindung mit Messstromwandlern der Serie W…AB zum Einsatz in Steuerstromkreisen mit sehr hohen Ableitkapazitätswerten und zugleich mit der Forderung eines maximalen Prüfstromes von z. B. < 1,8 mA. Dabei ist ein Ansprechwert von 0,2…1 mA für den generierten Prüfstrom gefordert.

Mit der EDS44x-Geräteserie wird dem Anwender ein System mit einem hervorragenden Preis-Leistungsverhältnis angeboten. Bei einfacher Installation und Bedienung kommt dennoch neueste effiziente Technik zur automatisierten Isolationsfehlersuche zum Einsatz. Die damit deutlich verbes­serte Verfügbarkeit der installierten Stromversorgung sowie Automationsanlage und der deutlich reduzierte Wartungsaufwand führen neben einer Steigerung der Sicherheit auch zu einer erhöhten Wirtschaftlichkeit an Bord.

INFOBOX

Automatische Isolationsfehlersuche während des laufenden Betriebes und das Anzeigen des fehler­behafteten Abgangs bietet dem Anlagenbetreiber folgende Vorteile:


  • Es ist kein Abschalten der Anlage (oder Anlagenteile) erforderlich.
  • Es sind zur Fehlersuche keine Arbeiten unter Spannung nötig. Eine Gefährdung von Elektrofachkräften wird somit vermieden.
  • Die Isolationsfehlersuche erfolgt automatisch während des Betriebes.
  • Der Fehlerort wird präzise eingegrenzt und angezeigt.
  • Die Information über den fehlerhaften Abgang liegt innerhalb weniger Sekunden vor.
  • Die Anzeige von Alarmmeldungen und die Eingabe von Parametern sind über einen WEB-Browser des iso685-S-P möglich.
  • Die in der Sicherheitsgrundnorm DIN VDE 0100-410 (IEC 60364-4-41) genannte Empfehlung wird erfüllt:

"Es ist empfohlen, dass ein erster Fehler so schnell wie praktisch möglich beseitigt wird."
